CalcLED

Do tamanho do painel de LED à processadora, numa tela só

Digite largura, altura e pitch. O CalcLED mostra a resolução real, a energia, o peso e quantas portas a processadora precisa. Grátis com a sua conta, no celular ou no computador.

Criar conta grátis
Tamanho e pitch entram. Resolução, energia, peso e processadora saem.

Para quem é

  • Técnicos de LED

    Você confere resolução, portas e circuitos antes de montar o primeiro gabinete.

  • Operadores de vídeo e conteúdo

    Você recebe a resolução real do painel e acerta o input do switcher.

  • Locadoras e produtoras

    Você estima energia, peso e processadora na visita técnica, pelo celular.

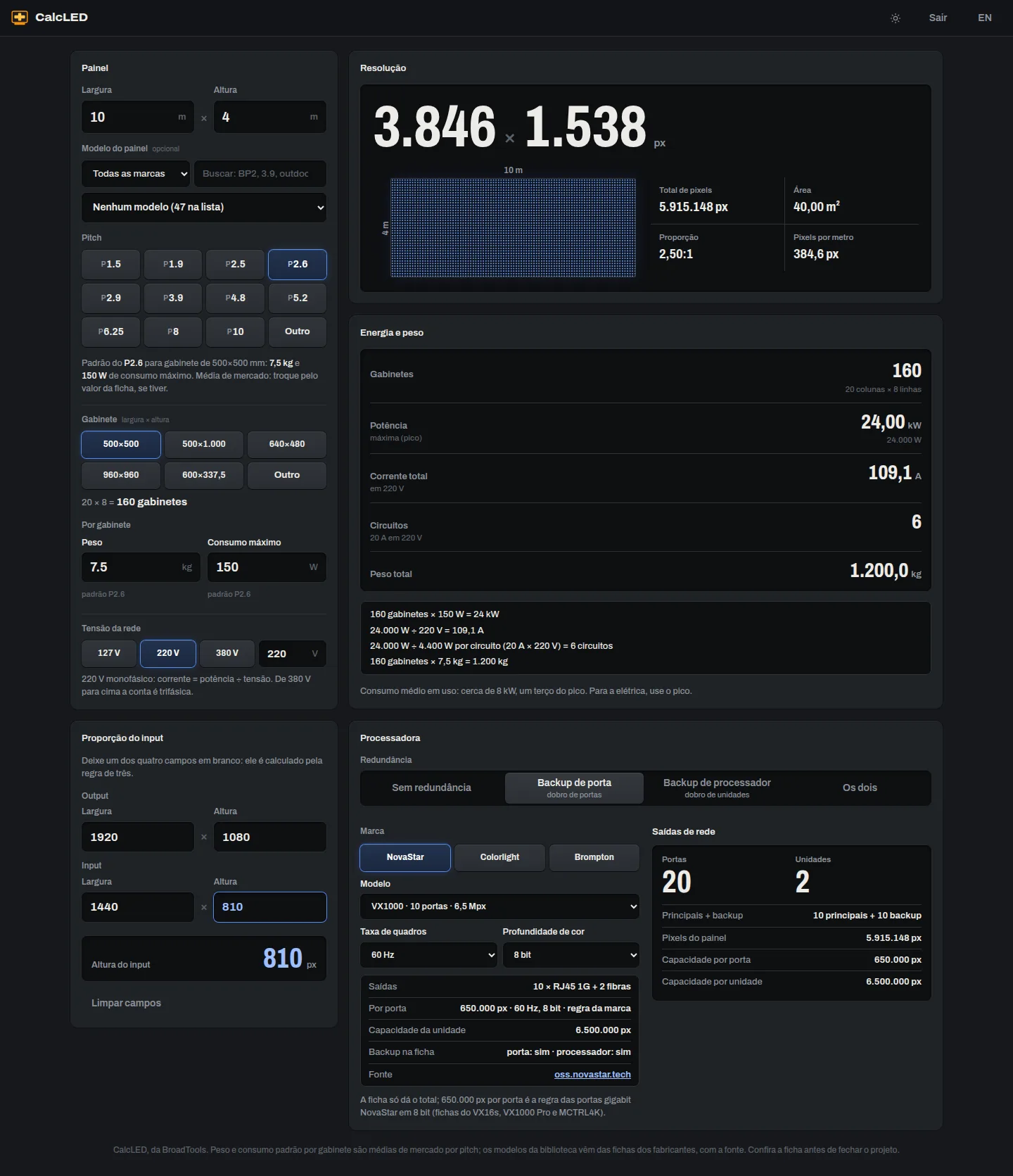

A resolução real do painel, antes de fazer o conteúdo

Largura e altura em metros, pitch numa tecla. A resolução aparece na hora, com o desenho do painel e as medidas.

  • Pitch de P1.5 a P10, ou qualquer outro em milímetros
  • Total de pixels, área, proporção e pixels por metro
  • Desenho do painel na proporção, com largura e altura
  • Os valores ficam guardados para a próxima vez que você abrir

Experimente com o seu painel. As contas são as mesmas do app.

3.846×1.538px

Total de pixels
5.915.148 px
Gabinetes 500×500
160
Potência de pico
24,00 kW
Circuitos 20 A em 220 V
6

Quantos circuitos o painel pede? A conta já sai pronta

Escolha o gabinete e o CalcLED conta quantos cabem no painel. Peso e consumo de cada gabinete já vêm preenchidos pelo pitch, e você troca pelo valor da ficha. Bom para a conversa com a elétrica e com a estrutura.

  • Gabinetes de 500×500, 500×1000, 640×480, 960×960, 600×337,5 ou outro tamanho
  • Peso e consumo por gabinete, editáveis
  • Potência de pico em kW e em W, com a conta à mostra
  • Corrente e circuitos de 20 A em 127, 220 ou 380 V trifásico

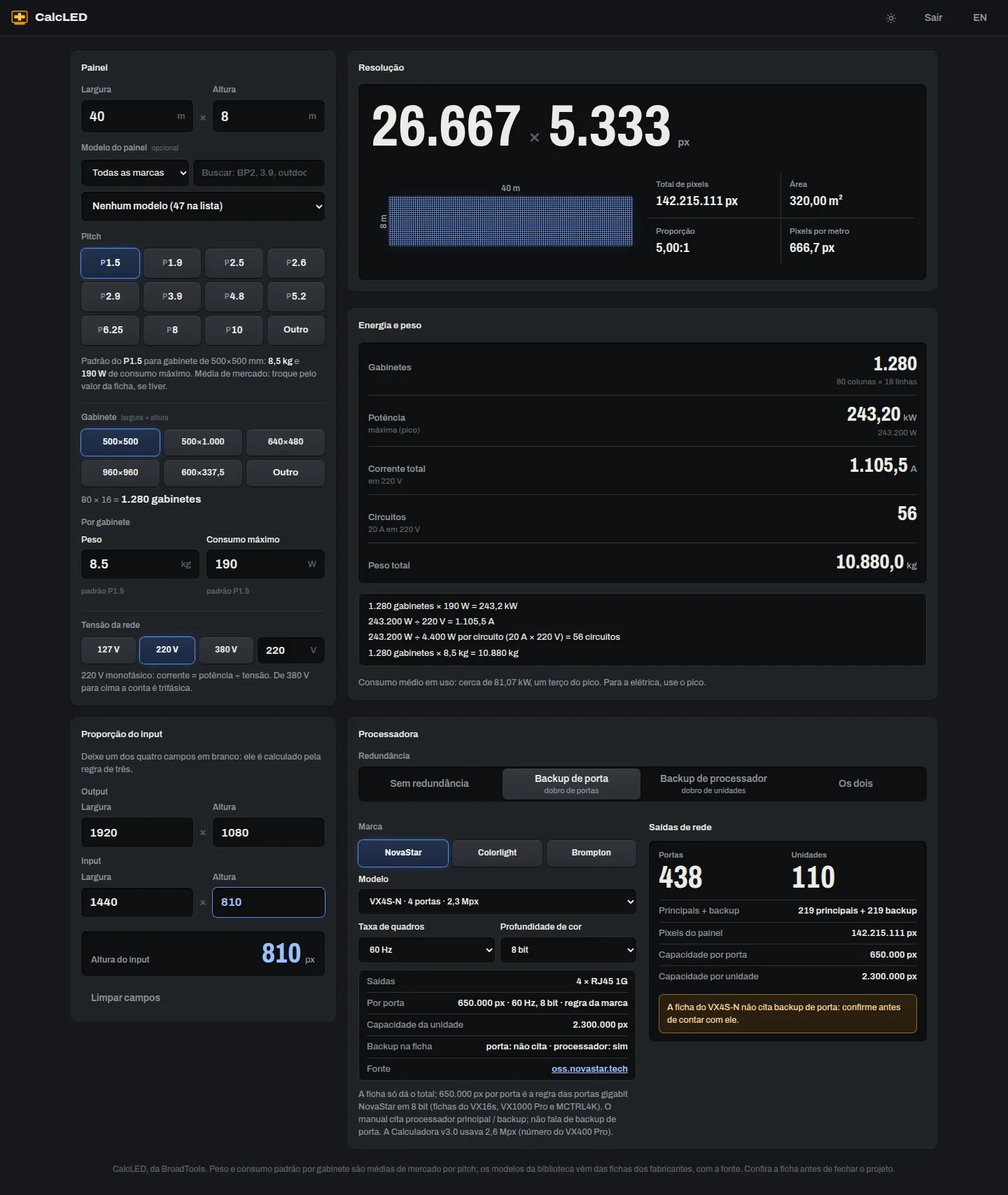

A processadora dá conta? Você descobre antes de chegar no evento

Escolha a marca e o modelo da processadora e veja quantas portas e unidades o painel pede, já com a redundância.

  • NovaStar, Colorlight e Brompton, com a fonte de cada ficha
  • Sem redundância, backup de porta, backup de processador ou os dois
  • Linha H da NovaStar: chassis com cards de saída RJ45 e fibra
  • Aviso quando a ficha do modelo não confirma um dado
Portas e unidades da processadora, já com a redundância escolhida.

O input do switcher na proporção certa

Deixe um dos quatro campos em branco. A regra de três calcula o que falta, sem papel e sem calculadora.

  • Largura e altura do output e do input, em pixels
  • Qualquer um dos quatro campos pode ser o calculado
  • Limpar campos com um toque

No celular, no sol e sem sinal

Na visita técnica, o CalcLED abre no navegador do celular. Depois do primeiro acesso, ele funciona sem internet.

  • Entra com o e-mail da conta BroadTools
  • Funciona sem internet depois do primeiro acesso
  • Tema claro para ler no sol. O escuro fica para a técnica
  • O mesmo app no celular e no computador

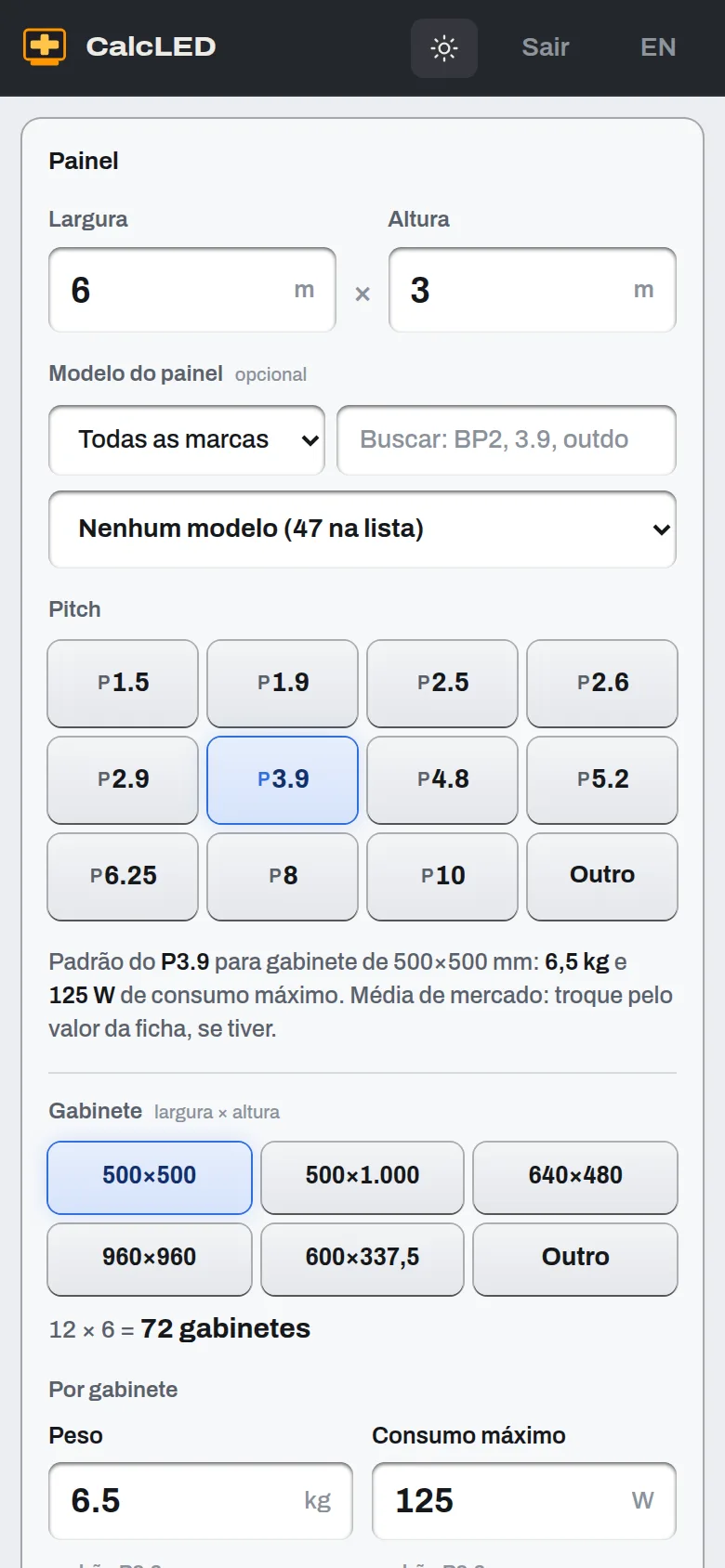

No celular, com o tema claro para usar no sol.

O que muda na conta do painel

Na planilha ou na calculadora do celular, cada número é uma conta separada. No CalcLED, tudo sai da largura, da altura e do pitch.

Planilha ou calculadoraCom o CalcLED
ResoluçãoDivide a medida pelo pitch, conta por conta.Resolução, total de pixels e proporção na hora.
EnergiaProcura o consumo do gabinete e multiplica pela quantidade.Potência, corrente e circuitos de 20 A na tensão do local.
PesoOutra tabela, outra conta.Peso total pelos gabinetes, na mesma tela.
ProcessadoraDivide os pixels pela capacidade da porta.Portas e unidades da NovaStar, Colorlight e Brompton, com redundância.

Ficha técnica

Onde roda
No navegador do celular ou do computador
Como ativa
Entra com o e-mail da conta BroadTools
Teste grátis
Grátis com a conta, sem limite
Sem internet
Funciona sem internet depois do primeiro acesso

Grátis com a sua conta

Entre com o e-mail da sua conta BroadTools. Sem chave e sem limite de uso.

Criar conta grátisJá tenho conta
Entra com e-mail
Sem chave para colar. O app abre com a sua conta BroadTools.
Libera na hora
Com o pagamento aprovado, o app libera quando a pessoa entrar.

Perguntas de quem monta painel

É grátis mesmo?

Sim. Você entra com o e-mail da sua conta BroadTools, sem chave e sem limite de uso. A conta também é grátis.

Funciona sem internet?

Sim, depois do primeiro acesso com internet. Os valores que você digitou ficam guardados no aparelho.

Os valores de consumo e peso são exatos?

O padrão não: é a média de mercado do pitch para o tamanho do gabinete. Troque pelo peso e pelo consumo máximo da ficha do fabricante e a conta passa a usar o seu valor.

Meu pitch não está na lista. E agora?

Toque em Outro e digite o pitch em milímetros. A resolução e a processadora são calculadas. Para energia e peso, preencha o peso e o consumo do gabinete.

Quais processadoras ele calcula?

NovaStar, Colorlight e Brompton, com a fonte de cada ficha. Na NovaStar também a linha H: chassis H2, H5, H9, H15 e H20, com cards de saída RJ45 e fibra.

Funciona no celular?

Sim. O CalcLED abre no navegador do celular e do computador, com o mesmo login.

Calcule o próximo painel

Grátis com a conta BroadTools. Crie a sua e abra o CalcLED no celular ou no computador.

Criar conta grátis
