Boxset Layouts

Monte SuperSource e keys da ATEM arrastando. Salve como template e anime as transições.

Editor visual de SuperSource e keys para switchers Blackmagic ATEM, no Windows, com versão para Mac em breve. Cada layout entra com animação, em uma ou várias ATEMs, e você opera pelo Bitfocus Companion.

Testar grátis por 7 diasVer planos
Baixar para Windows97 MBMódulo do Companion55 KBPáginas prontas do Companion173 KB

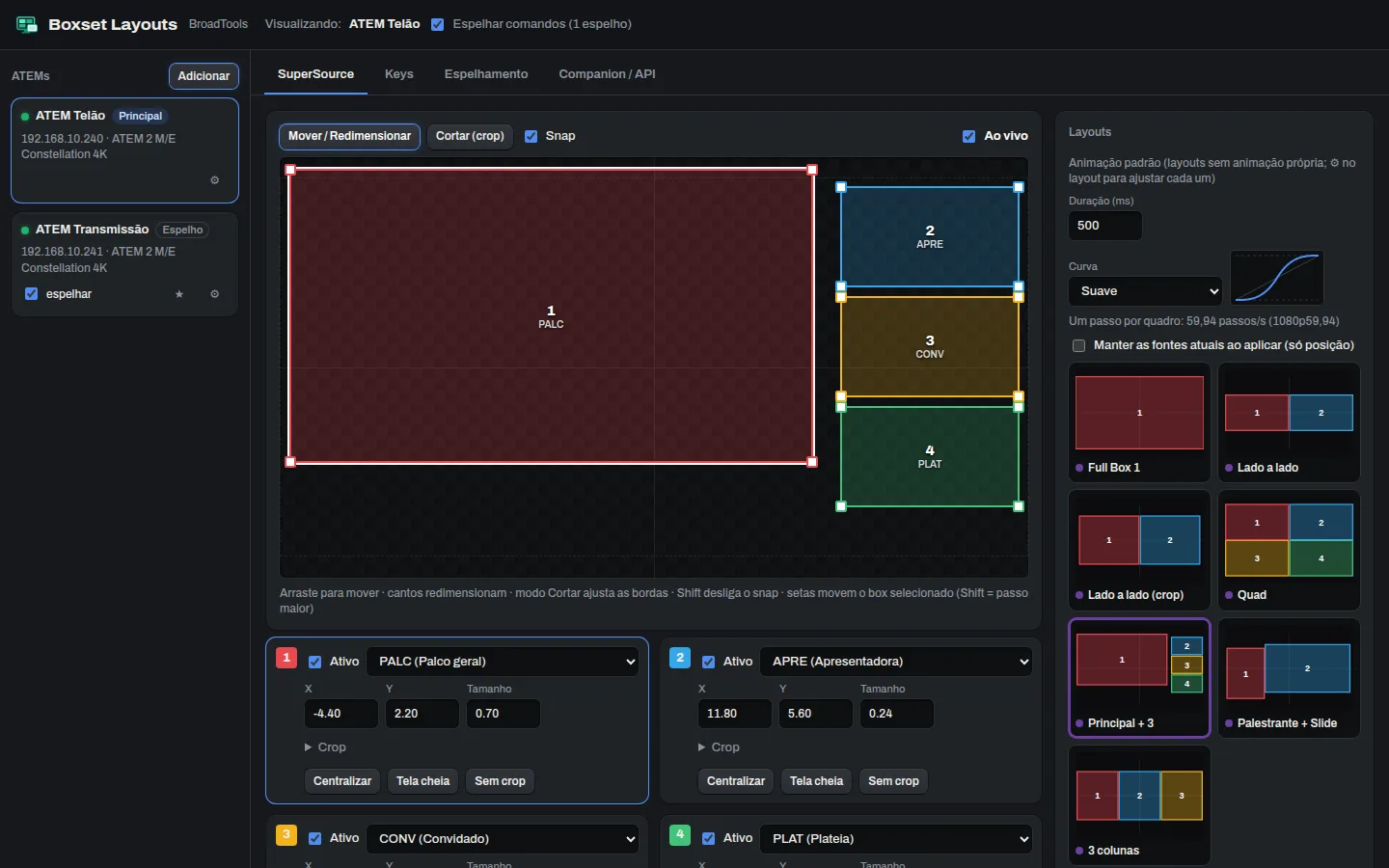

O editor de SuperSource, com a biblioteca de layouts ao lado.

Para quem é

  • Operadores de ATEM em eventos

    Painel, entrevista e palestrante com slide prontos antes de abrir as portas.

  • Quem usa mais de uma ATEM

    Telão e transmissão com o mesmo layout, sem operar duas vezes.

  • Quem já usa o Companion

    Layouts e PiPs viram teclas, e a tecla do layout no ar acende com a cor dele.

Sem digitar coordenada. Você arrasta o box e ele vai para a ATEM

Arraste para mover, puxe os cantos para redimensionar e corte pelas bordas. O snap alinha com as bordas, o centro e os outros boxes.

  • Ao vivo: cada movimento vai direto para a ATEM
  • Rascunho: edite sem mexer no ar e envie com animação
  • Setas movem o box selecionado. As teclas 1 a 4 selecionam
  • Centralizar, tela cheia e sem crop em cada box

Cada layout entra do jeito que você desenhou: curva, tempo e ordem dos boxes

O ⚙ do layout abre a animação dele. A ATEM recebe um passo por quadro, e a animação termina sempre no tempo que você escolheu.

  • Um passo por quadro, no formato de vídeo de cada ATEM
  • Curvas com prévia: suave, com mola, elástica, quique e curva personalizada
  • Atraso entre boxes: do 1 ao 4, do 4 ao 1 ou do centro para fora
  • Duração e curva diferentes por box, se o layout pedir

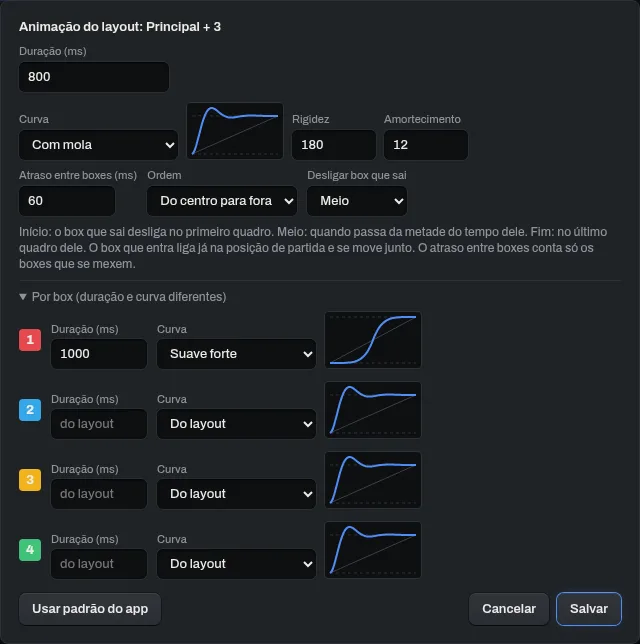

A animação de cada layout, com curva e tempo por box.

Duas ATEMs, um operador. A espelho faz o que a principal faz

Uma ATEM é a principal. As outras podem ser espelho ou independentes. Todo comando vai para a principal e para as ATEMs espelho.

  • Mapa de entradas: se a Cam 1 é a entrada 1 na principal e a 5 na espelho, o app traduz
  • Mexeu no painel físico ou no ATEM Software Control da principal? As ATEMs espelho acompanham
  • Você escolhe o que espelhar: SuperSource, upstream keys e downstream keys
  • Espelho que reconecta volta sincronizado com a principal

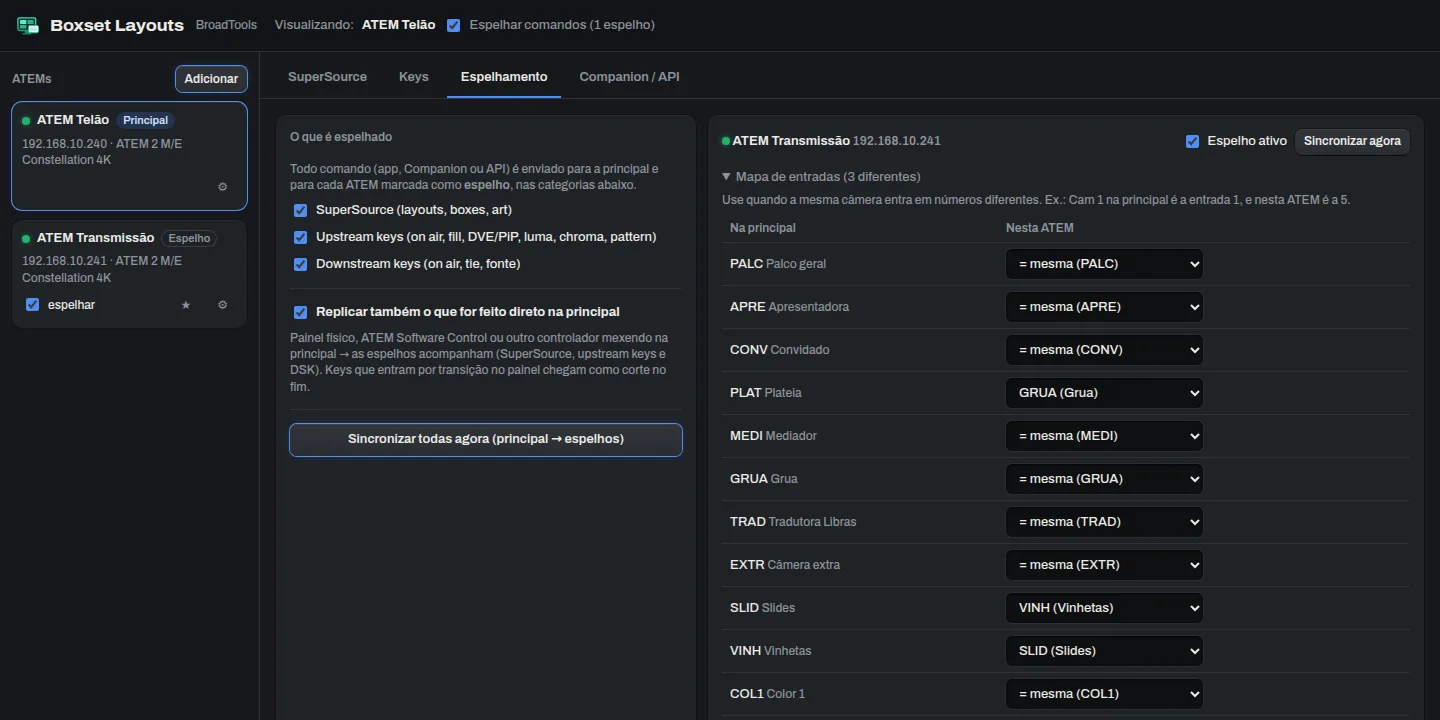

O que espelhar e o mapa de entradas de cada ATEM.

Toque num layout ou arraste um box na principal. Desligue o espelho para ver a outra ATEM ficar independente.

ATEM principalPRINCIPALao vivo
1CAM1entrada 1
2CAM2entrada 2
3CAM3entrada 3
4Slideentrada 9
ATEM espelhoESPELHOacompanhando
1CAM1entrada 5
2CAM2entrada 6
3CAM3entrada 7
4Slideentrada 10

Toque num layout. Na principal, você também pode arrastar um box.

PiP, chroma e luma sem abrir o menu da ATEM

Os keys de cada M/E ficam numa tela só. O PiP tem posições prontas, que também entram com animação.

  • Luma, chroma, pattern e DVE, com fly key
  • Presets de PiP: cantos, metades, tela cheia e fora da tela
  • Salve a posição atual como um preset novo
  • Downstream keys com on air, auto e tie

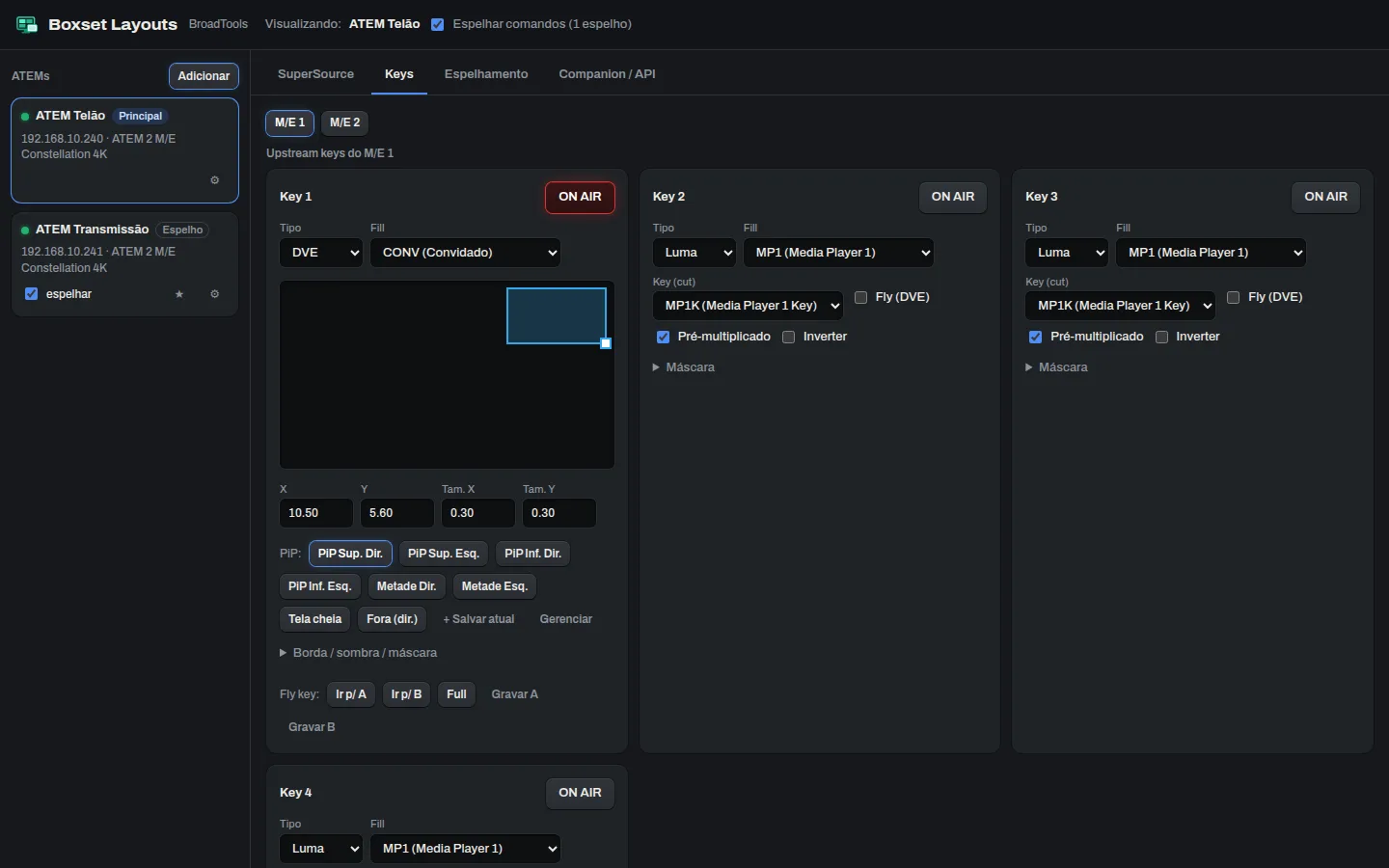

Os keys do M/E numa tela só, com os presets de PiP.

Opere pelo Companion, com a tecla do layout acesa no ar

O módulo do Companion fala com o app, e o app distribui para as ATEMs. As listas de entradas, layouts e PiPs se atualizam sozinhas.

  • Ações, feedbacks, variáveis e presets prontos
  • Cada ação escolhe o destino: principal e espelhos, só a principal ou uma ATEM
  • A tecla do layout ativo acende com a cor do layout
  • Stream Deck, outras superfícies e teclas virtuais do Companion

O que muda na SuperSource do seu evento

Na mãoCom o Boxset Layouts
Montar um layoutDigitar posição, tamanho e crop de cada box.Arrastar e soltar, com snap.
Trocar de layout no arGravar uma macro para cada layout.Uma tecla aplica o layout com animação.
Duas ATEMsRepetir tudo na segunda ATEM.A espelho acompanha a principal, com o mapa de entradas.
Teclas do CompanionUma ação por box, com os números de cada um.Presets de layout prontos, com a cor do layout ativo.

Ficha técnica

Onde roda
Instalado no computador do evento
Como ativa
Chave BT, 1 computador por vez
Teste grátis
7 dias completo
Sem internet
Até 30 dias sem internet depois de ativado
Equipe
Uma chave por computador

Teste grátis

Você tem 7 dias com o app completo. Sem marca d'água e sem limite de tempo, inclusive num evento. Um teste por computador.

Testar grátis por 7 dias

Baixar Boxset Layouts

Versão 2.3.4. Windows 10 ou 11, 64 bits.

Novidades:

  • Melhorias na verificação da licença
  • Correções de bugs

O mesmo instalador serve para o teste e para a licença. Ative com a chave que está em Minhas licenças.

Baixar para Windows97 MBEm breve para Mac

Bitfocus Companion

Módulo BroadTools: Boxset Layouts, versão 3.3.1. Páginas prontas para Stream Deck XL: layouts, keys, DSK e espelho.

  1. No Companion, vá em Modules › Import module package e escolha o arquivo .tgz.
  2. Adicione a conexão "BroadTools: Boxset Layouts".
  3. Para importar as páginas, vá em Import/Export › Import e escolha o arquivo .companionconfig.
Baixar módulo55 KBBaixar páginas prontas173 KB

Planos

Cada chave roda em 1 computador por vez.

A compra fica disponível em breve. Enquanto isso, use o teste grátis.

Mensal

$7.99 /mês
  • Cobrança mensal no cartão
  • Cancele quando quiser
  • Todas as atualizações

Anual

$39.00 /ano

equivale a $3.25/mês 59% a menos

  • Renovação anual no cartão
  • Mais barato que o mensal
  • Todas as atualizações

Cobrança em dólar. Valores em outras moedas são aproximados, pela cotação do dia.

Também em pacote

Junte o Boxset Layouts a outros apps BroadTools e pague menos. Uma chave por app e uma cobrança só.

Switcher ProBoxset Layouts + Proteus Switcher + Over Timera partir de $38.99/mês, 15% a menos
1 computador por chave
Vai trocar de computador? Libere o atual em Minhas licenças.
Funciona sem internet
Depois de ativado, o app roda até 30 dias sem internet. O evento não depende da rede do local.
Chave na hora
Com o pagamento aprovado, a chave aparece em Minhas licenças.

Perguntas de quem opera

O Boxset Layouts troca câmera no program e no preview?

Não. O corte de câmera continua no painel ou no software da ATEM. O Boxset Layouts cuida da SuperSource e dos keys.

Funciona com uma ATEM só?

Sim. O espelhamento é para quem tem mais de uma. Com uma ATEM, você usa o editor, os layouts, os keys e o Companion do mesmo jeito.

Minha ATEM tem SuperSource?

O editor de SuperSource aparece nos modelos de ATEM que têm SuperSource. Os keys funcionam nos outros modelos também.

E se a ATEM espelho cair no meio do evento?

Quando ela reconecta, o app sincroniza com a principal sozinho. Também existe o botão Sincronizar agora.

Funciona no Mac?

Por enquanto, só no Windows. A versão para Mac sai em breve.

Como é o teste?

A chave de teste de 7 dias, grátis no cadastro, libera o app completo, sem limite de tempo. Sem chave, o Boxset abre em modo trial de 20 minutos, só com uma faixa de aviso. Sem ATEM por perto, use a ATEM simulada com o IP demo.

Monte os layouts antes do próximo evento

7 dias com tudo liberado. Sem ATEM por perto? Use a ATEM simulada. Sem cartão.

Testar grátis por 7 diasVer planos

Downloads

Boxset Layouts 2.3.4. Como instalar o módulo no Companion: veja o bloco Bitfocus Companion acima.

Baixar para Windows97 MBMódulo do Companion55 KBPáginas prontas do Companion173 KB
